常用消防監督檢查器材的使用

“工欲善其事，必先利其器”，消防監督人員熟練掌握常用消防監督執法檢查器材的操作技能及常見故障排除方法。加強對消防監督檢查器材裝備的使用，在日常消防監督執法檢查工作中可以充分發揮器材裝備的應有效能，能夠有力地促進消防監督執法檢查業務水平的提高，預防和遏制火災事故的發生，增強被檢查單位抵御火災能力。為提升消防監督執法檢查質量打下堅實的基礎。

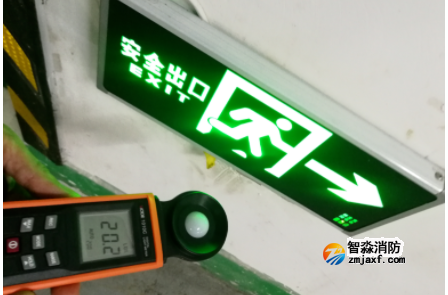

一、數字照度計

用途：用于測量應急照明和疏散指示場所的光亮照度。光照度是物體被照明的程度，即物體表面所得到的光通量與被照面積之比，單位為勒克司(lux，法定符號lx)。一般黑夜照度為0.001~0.02kx，月夜照度為0.02~0.3lx，陰天室內照度為5~50lx，晴天室內照度為100~1000lx。

技術要求：測量范圍：測量檔位最高不小于20000 Lux，分辨率不大于0.01Lux，準確度：不大于±3% rdg ± 0.5% f.s，重復性：不大于±2%；

操作方法：1.打開電源；2.選擇適合的測量檔位；3.打開光傳感器罩子，并將光傳感器正面朝向欲測的光源；4.讀取儀表LCD的測量值；5.讀取測量值時，如果最高位數顯示“1”即表示過載，應立刻選擇較高檔位進行測量；6.數據保持開關，按下HOLD鍵，LCD顯示“H”符號，且顯示值被鎖定，再次按下HOLD鍵，則可取消讀數鎖定功能；7.測量工作完成后，請將光傳感器罩子罩好，關閉儀表電源。

注：使用中請不要使照度計處于陽光直接照射或高溫環境下，或腐蝕性的或爆炸性的氣體環境中，或具有噴霧、流水、高濕、凝露，強電磁環境，灰塵，機械振動場合。勿在存在爆炸性氣體物質、可燃蒸汽物質及充滿粉塵的環境中使用本設備。

參考國家標準：GB55037-2022《建筑防火通用規范》要求：消防電氣

10.1.10.建筑內疏散照明的地面最低水平照度應符合下列規定：

1.疏散樓梯間、疏散樓梯間的前室或合用前室、避難走道及其前室、避難層、避難間、消防專用通道，不應低于10.0lx；

2.疏散走道、人員密集的場所，不應低于3.0lx；

3.本條上述規定場所外的其他場所，不應低于1.0lx。

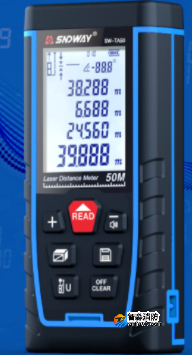

二、激光測距儀

用途：用于對目標距離的測定。利用測距儀測量觀測者到目標之間的距離?？梢詼y(cè)量長度、高度、面積、體積等。

技術要求：測量范圍：不小于60m；測量精度：不大于±1.5mm；數字顯示單位：1mm；要求具有長度、面積、體積的測量功能，可自動儲存測量數據；

操作方法：把激光測距儀放到要進行測量的部位，激光點打到被測量的另一端，按下測量鍵，讀取測試數據即可；在儀器的操作面板進行不同的測試設置。還可以進行室內外物體或空間的長度、寬度、高度、間隙、面積和體積的測量。在難以直接測量的場所，可以通過勾股定律進行間接測量。在不良環境條件下：如強烈的陽光、測量表面反光過弱的或粗糙的表面，可能會導致較大誤差。

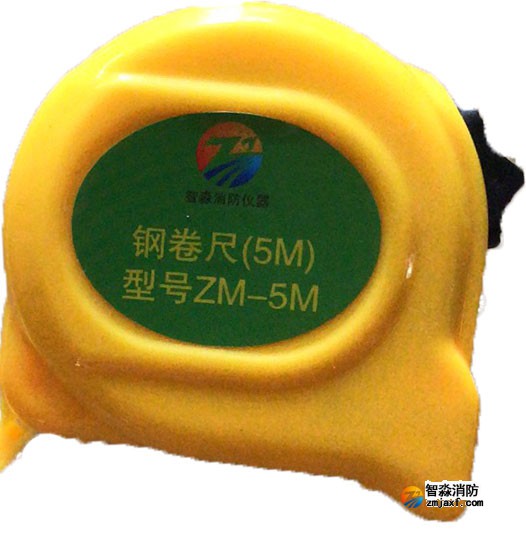

三、卷尺

用途：用于檢查測量長度、寬度、高度等方面的指標。

技術要求：測量范圍不小于5m；

操作方法：打開鎖止按鈕，拉動尺帶，用尺帶的0刻度緊貼著被測量物體的一端，然后保持與物體平行，拉動尺帶到被測物體的另一端，視線與尺子上的刻度，保持垂直，讀取數據，測量后尺帶自動收回。

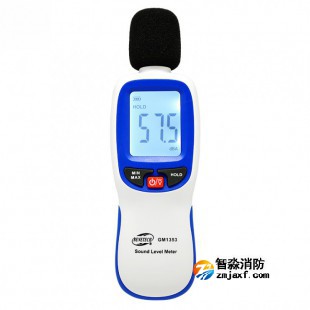

四、數字聲級計

用途：用于測量應急廣播、水力警鈴、電警鈴、蜂鳴器等報警器件的聲響效果，測量單位一般為分貝(dB)。

技術要求：量程：30dB～130dB；精度：1.5dB；

操作方法：1.將儀表電源開啟后置于需要測量聲級的環境中，按下啟動鍵后，由液晶數字顯示器直接顯示測量結果。2.按下LEVEL選擇合適的檔位以測量現場的噪音，以不出現“UNDER”或“OVER”符號為主。3.要測量以人耳為感受的噪音請選用dBA。4.要讀取即時的噪音音量的最大值可按“MAX”功能鍵，即可讀到噪音的最大值。

參考國家標準：GB55036-2022《消防設施通用規范》要求：火災自動報警系統

12.0.5 火災自動報警系統應設置火災聲、光警報器，火災聲、光警報器應符合下列規定：

1.火災聲、光警報器的設置應滿足人員及時接受火警信號的要求，每個報警區域內的火災警報器的聲壓級應高于背景噪聲15dB，且不應低于60dB；

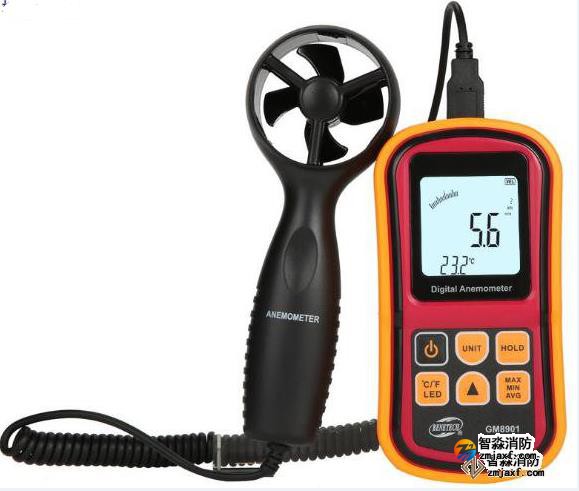

五、數字風速計

用途：用于測量機械加壓送風系統、機械排煙系統的送風風速和排煙風速。并可測量計算排煙量和正壓送風量。測量單位一般選用米/秒(m/s)。

技術要求：測量范圍：不小于30.00 m/s，精度：不大于±3%，分辨率：不大于0.01m/s；

操作方法：1.打開電源開關，由單位鍵選擇風速單位（m/s）；2.手持風扇或固定于三腳架上，讓風由風扇上的箭頭吹過；3.等待約3秒鐘后以獲得比較穩定正確的讀值，按下讀值鎖定。4.測量時，應在風速穩定后再進行測量；風扇與風的方向的夾角盡量保持在90度。保護對象周圍的空氣流動速度不宜大于3.0m/s。必要時，應采取擋風措施。

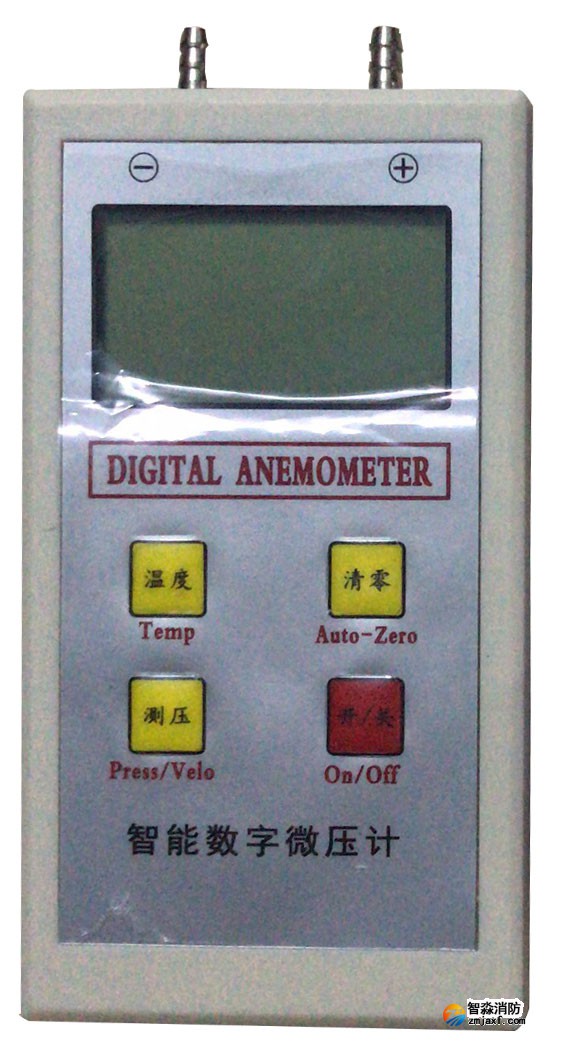

六、數字微壓計

用途：用于測量保護區域內頂層、中間層及最下層防煙樓梯間、前室、合用前室的余壓值，測量單位為帕斯卡(Pa)。

技術要求：測量范圍：不小于2000，分辨率：不大于1Pa，精度：不大于±3%；

操作方法：1.將微壓計開關通電，顯示屏幕有顯示倒數自檢；2.預熱約15min后，顯示數字穩定，則可開始進行測量；3.在正常環境中，按壓調零鍵，使顯示屏顯示數字歸零；4.用儀器隨機配套的測壓硅膠軟管的一端連接至微壓計頂端左側的正壓接口（+）或右側的負壓接口（-）。將正壓接口（+）上測壓硅膠軟管的一端置于機械加壓送風部位；將負壓接口（-）一端置于常壓部位（測量時應避免擠壓硅膠軟管，以使氣壓能夠正常傳至微壓計中的傳感器。同時，測量時的壓力值不得大于微壓計最大測量壓力）；5.觀察微壓計屏幕上的顯示數值，穩定后讀取并記錄該值，即為加壓送風部位的余壓值。其值與標準余壓值比較，在其范圍內即為合格。6.測量結束后，關閉電源，取下硅膠軟管，妥善保存。

參考國家標準：GB55036-2022《消防設施通用規范》要求：防煙與排煙系統

11.2.5.機械加壓送風系統的送風量應滿足不同部位的余壓值要求。不同部位的余壓值應符合下列規定：

1.前室、合用前室、封閉避難層（間）、封閉樓梯間與疏散走道之間的壓差應為25Pa～30Pa；

2.防煙樓梯間與疏散走道之間的壓差應為40Pa～50Pa。

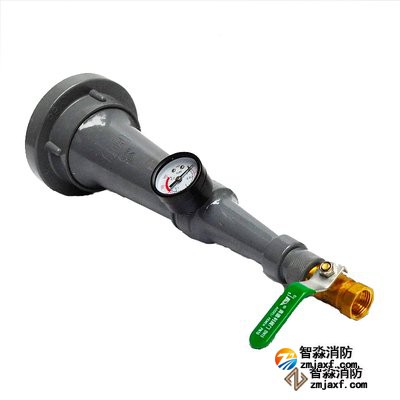

七、消火栓測壓接頭

用途：消火栓測壓接頭又名消火栓系統試水檢測裝置，用于測量消火栓的靜水壓力、出水壓力，并且可用來校核水槍充實水柱，測量單位為兆帕(MPa)。

技術要求：壓力表測量范圍：0-1.0MPa，精度：不大于1.5級，配備泄壓閥門及泄壓軟管，壓力表和65式接口間用螺紋管連接；

操作方法：

一、消火栓栓口靜水壓測量

1.將試水檢測裝置連接到消火栓栓口；2.安裝好壓力表，并調整好壓力表檢測位置使之豎直向上，便于觀察壓力表讀數；3.在裝置出口處關閉開關閥門；4.緩慢打開消火栓閥門，壓力表顯示的值為消火栓栓口的靜水壓（Mpa）；5.測量完成后，關閉消火栓閥門，打開開關閥門，使試水檢測裝置內的水壓泄掉，再?gòu)南鹚ㄋ谏先∠聹y(cè)壓接頭。

二、消火栓栓口出水壓力的測量

1.將水帶連接到消火栓栓口；2.將水帶接到試水檢測裝置的進口；3.打開消火栓閥門放水，此時不應壓拆水帶，壓力表顯示的水壓即為消火栓栓口的出水壓力；4.測量完成后，關閉消火栓閥門，待水流盡后，再?gòu)南鹚ㄋ谏先∠聹y(cè)壓接頭；

三、試水檢測裝置校核水槍的充實水柱

規范要求：由水槍噴嘴起到射流90%的水柱水量穿過直徑38cm圓孔處的一段射流長度。

實際操作：可以用卷尺直接進行測量，也可以通過水力計算確定。該方法可作輔助和參考。

注意：測量時，特別是測量栓口靜壓時，開啟閥門應緩慢，避免壓力沖擊造成檢測裝置損壞；靜壓測量完成后，緩慢打開測壓接頭的開關，使試水水壓泄掉后，才可以從消火栓栓口上取下測壓接頭，禁止不泄壓強行拆卸接頭，這樣將造成設備損壞和人員損傷。

參考國家標準：GB55036-2022《消防設施通用規范》要求：消防給水與消火栓系統

3.0.2.低壓消防給水系統的系統工作壓力應大于或等于0.60MPa。

3.0.3.設置市政消火栓的市政給水管網，平時運行工作壓力應大于或等于0.14MPa，應保證市政消火栓用于消防救援時的出水流量大于或等于15L/s，供水壓力（從地面算起）大于或等于0.10MPa。

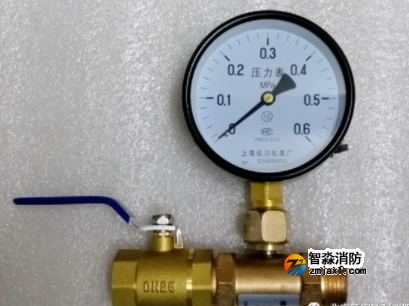

八、噴水末端試水接頭

用途：用于模擬一只噴頭開放，進行滅火功能試驗，并進行動靜壓力的測量

技術要求：壓力表量程：0MPa～0.6MPa；精度：1.6級 ；

操作方法：一般在水噴淋系統末端或最不利點有一DN25端口，接上噴水末端試水接頭，緩慢打開放水閥門，放水約1分鐘后，讀取壓力表讀數。

參考國家標準：GB55036-2022《消防設施通用規范》要求：自動噴水滅火系統

4.0.5 灑水噴頭應符合下列規定：

3.系統水力計算最不利點處噴頭的工作壓力應大于或等于0.05MPa；

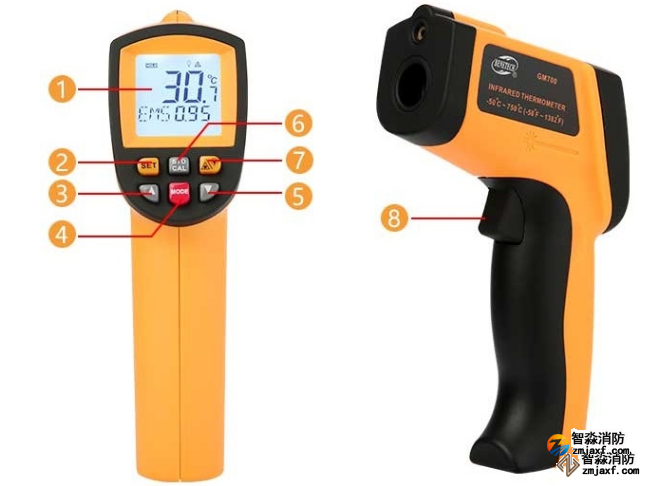

九、紅外測溫儀

用途：用于測量被測物體表面溫度，常用于高溫、有毒或難以到達的物體表面溫度的測量。常用來檢測電氣線路超溫情況；該儀器可通過光傳感輻射、反射并傳輸能量，然后由探頭收集、聚焦能量，再由其電路將信息轉化為數值顯示在LCD屏上。

技術要求：測量范圍：-30℃-500℃，準確度：±2℃，溫度分辨力：0.1℃，精度：不大于±1℃；

操作方法：握住紅外測溫儀手柄，按壓打開開關，電源接通，按住開關，將激光點指向被測物體上進行測量，屏幕上顯示的即是被測物體溫度。松開開關后，儀器會自動關機。

十、感溫探測器功能試驗器

用途：用于火災自動報警系統感溫型火災探測器功能是否正常試驗，可對定溫、差定溫等感溫類火災探測器進行維護、檢測、調試、驗收、靈敏度試驗。使探測器加熱升溫，模擬火災條件下探測器所處環境的溫度變化情況。

技術要求：電子打火模式，以氣體為燃料，不見明火焰直接產生熱量。與加長桿采用插拔式連接，加溫裝置可更換為氣烙鐵頭和熱切割頭；

操作方法：

一.充電：將專用電源充電器插入充電口中，充電器指示燈充滿后由紅色變?yōu)榫G色。

二.加溫試驗：

1.安裝槍頭和伸縮桿：將槍頭和伸縮桿按順時針方向旋轉，使槍頭與伸縮桿連接。

2.根據高度適當拉伸或收縮連接桿，將槍頭舉升至探測器感溫艙室。儀器感應開關自動啟動，指示燈亮，槍體內加熱器和風機開始工作，熱氣流將從噴口處噴入被試驗的感溫探測器感溫艙室，進行加溫響應試驗。

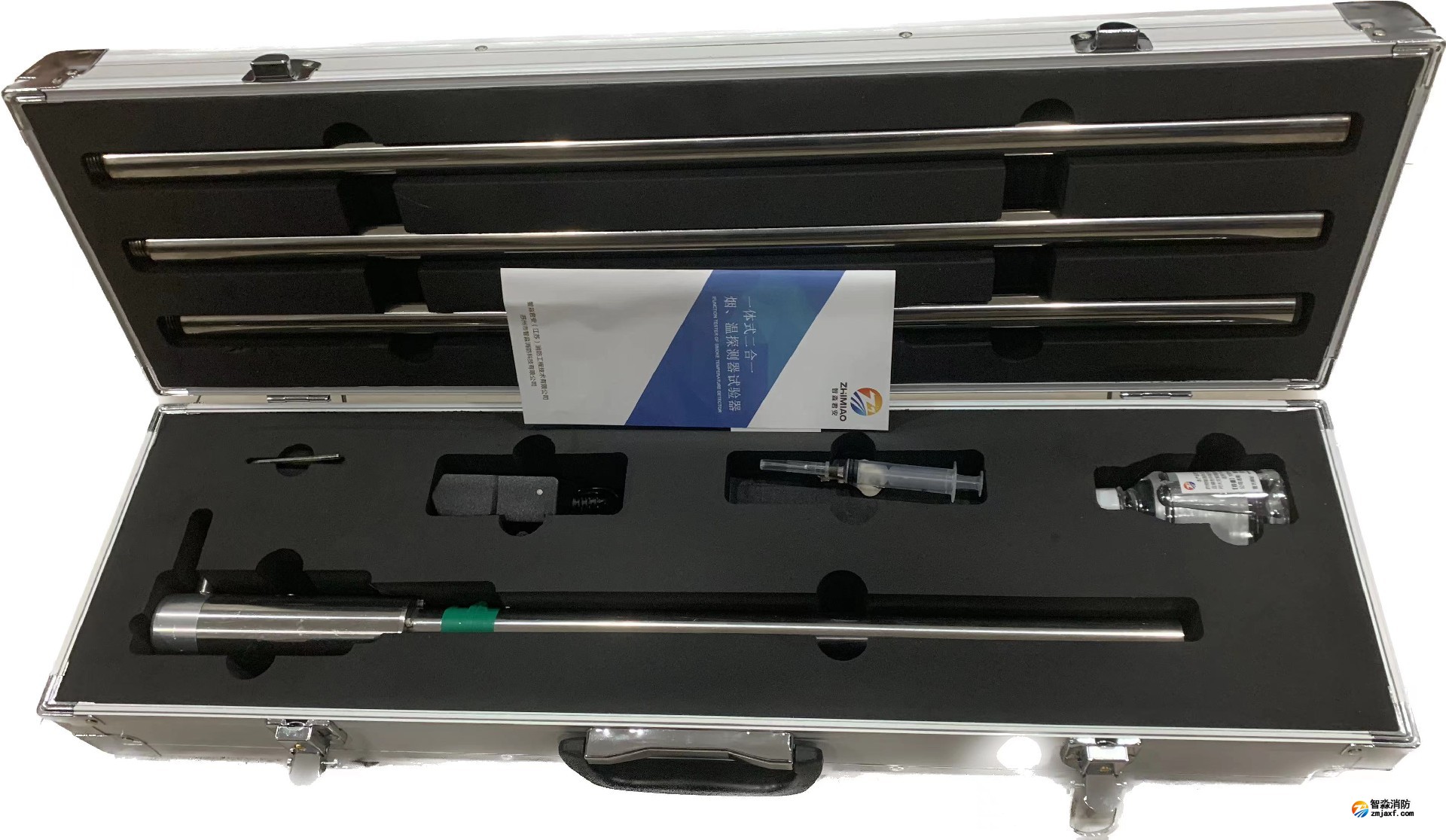

十一、感煙探測器功能試驗器

用途：用于火災自動報警系統感煙型火災探測器功能是否正常試驗，可對各種型號的離子、光電及復合類煙感探測器等感煙類的火災探測器進行維護、檢測、調試、驗收、靈敏度試驗。在試驗時，該儀器可產生煙霧；模擬感煙探測器動作與報警的條件。

技術要求：采用噴氣方式測試、使用專用氣罐，配有氣管噴射專用引發裝置，使用手柄將氣罐在高度位置處引發噴射。裝置拉伸高度不小于1.5m；

操作方法：

一.充電：將專用電源充電器插入充電口中，充電器指示燈充滿后由紅色變?yōu)榫G色。

二.加煙試驗：

1.安裝槍頭和伸縮桿：將槍頭和伸縮桿按順時針方向旋轉，使槍頭與伸縮桿連接。

2.拆卸注液口密封螺絲：用隨機配備的螺絲刀，按逆時針方向旋轉，取出密封螺絲。

3.吸取霧香液：將用隨機配備的注射器插入霧香液瓶?jī)?nèi)，吸取液體（約5mml即可）。

4.注入霧香液：將注射器針頭插入槍頭的注液口內，緩慢注入霧香液適量即可。

5.密封注入口：用隨機配備的螺絲刀將密封螺絲按順時針方向旋轉擰緊密封。

6.根據高度適當拉伸或收縮連接桿，將槍頭舉升至探測器感煙艙室。儀器感應開關自動啟動，指示燈亮，槍體內霧化器和風機開始工作，煙霧將從噴口處噴入被試驗的感煙探測器感煙艙室，進行加煙響應試驗。

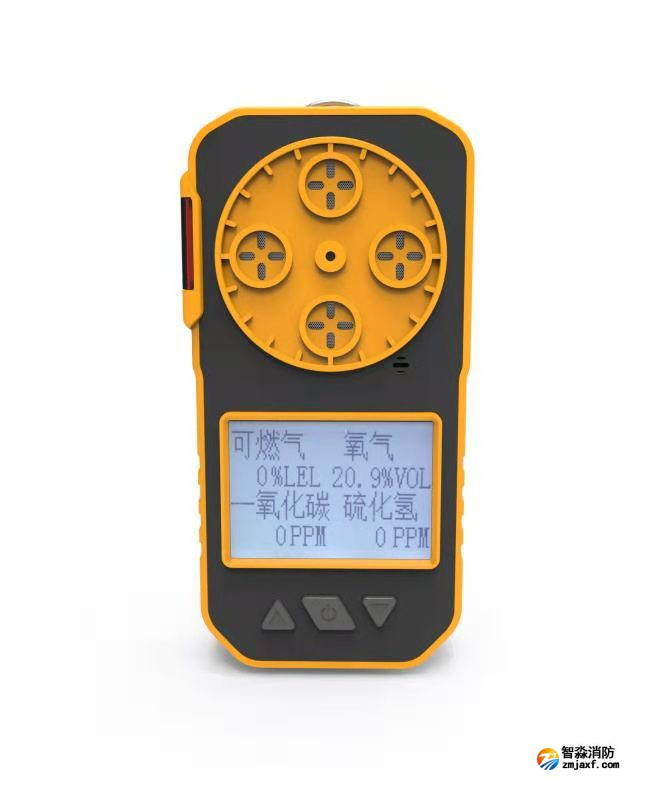

用途：用于測量存在可燃性氣體或有毒氣體的場所，地下管道或礦井等場所危害氣體的現場檢測，在消防安全檢測和防火檢查中有廣泛用途。

技術要求：可檢測甲烷、乙烷等可燃?xì)怏w濃度，并發出聲光報警；

操作方法：長按開機鍵5s以上，儀器開機。然后系統自動執行儀器自檢程序；系統顯示正在啟動界面，并開啟背光燈；發出開機音，以檢測蜂鳴器功能；開啟振動和報警指示，以檢測這些功能是否正常；檢測范圍高低報警顯示、自檢結束后，儀器直接進入檢測狀態。在檢測到環境中可燃?xì)怏w后，儀器顯示1-100LEL%的可燃?xì)怏w濃度。并根據儀器設定的報警范圍開始發出聲光和振動報警，檢測完成后長按開機鍵3S后，儀器關機。

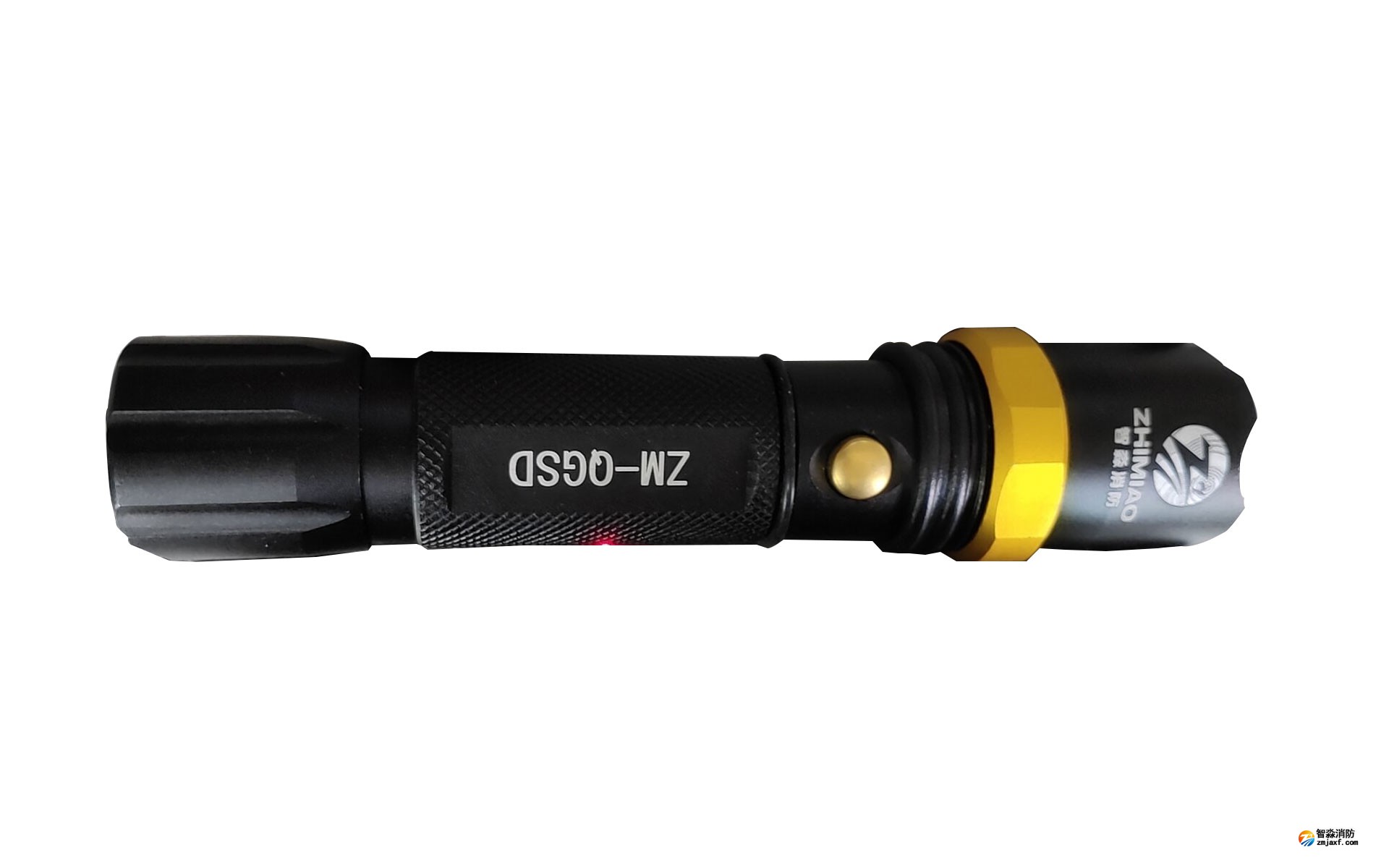

十三、強光手電筒

用途：用于特定環境條件下的照明、照射。

技術要求：LED冷光源，最高亮度: 100-240流明，最大射程:不小于200米，電池: 18650號電池，續照明時間: 不小于3小時；

操作方法：擰開尾蓋安裝好電池，按壓手柄尾部中的橡皮帽，打開手電筒，輕觸開關以切換不同亮度等級。

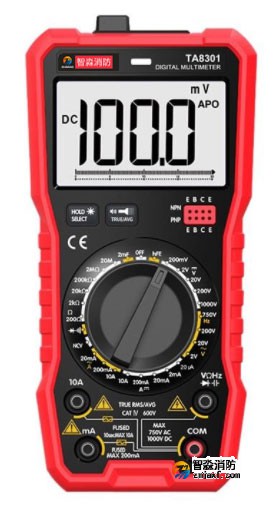

十四、數字萬用表

用途：用于測量電壓、電流、電阻。

技術要求：可測量交直流電壓、電流、電阻、二極管通斷，同時具備測溫功能；

操作方法：1.測交流電壓和直流電壓：將黑色測試表筆插入COM插孔，紅色測試表筆插入V插孔，進行測量。2.測交流電流和直流電流：切斷被測電路的電源，將被測電路上的全部高壓電容放電，將黑色測試表筆插入COM插孔，紅色測試表筆插入mA或A插孔，進行測量。3.測量電阻：將黑色測試表筆插入COM插孔，紅色測試表筆插入VΩ插孔，進行測量。

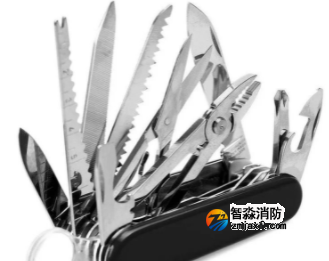

十五、多功能刀

用途：用于現場檢查時對設備的維修和保養

技術要求：滿足多功能刀具性能；

操作方法：分別包含1.主刀；2.小刀；3.開罐頭器；4.一字小改錐（亦適用于十字螺絲）；5.木鋸；6.剪子；7.開瓶器；8.一字大改錐；9.電線剝皮槽；10.撥木塞鉆；11.鉆孔錐；12.牙簽；13.鑷子等功能部件；根據部件的具體功能，準確選擇使用即可。

注意：謹慎操作，避免受傷。
